介绍

组件拓扑（Topology View） 提供工作负载的可视化图形界面，展示 Pod、Deployment、Service、Ingress 等资源之间的依赖关系。通过拓扑图，你可以直观地理解应用架构，快速定位服务依赖和潜在瓶颈。

为什么需要拓扑？

  • ✅ 可视化依赖：一眼看出哪些服务调用哪些后端
  • ✅ 快速导航：点击拓扑节点直接跳转到资源详情
  • ✅ 健康状态洞察：拓扑上的颜色/图标显示资源运行状态
  • ✅ 问题诊断：识别单点故障、循环依赖、孤立服务

快速开始

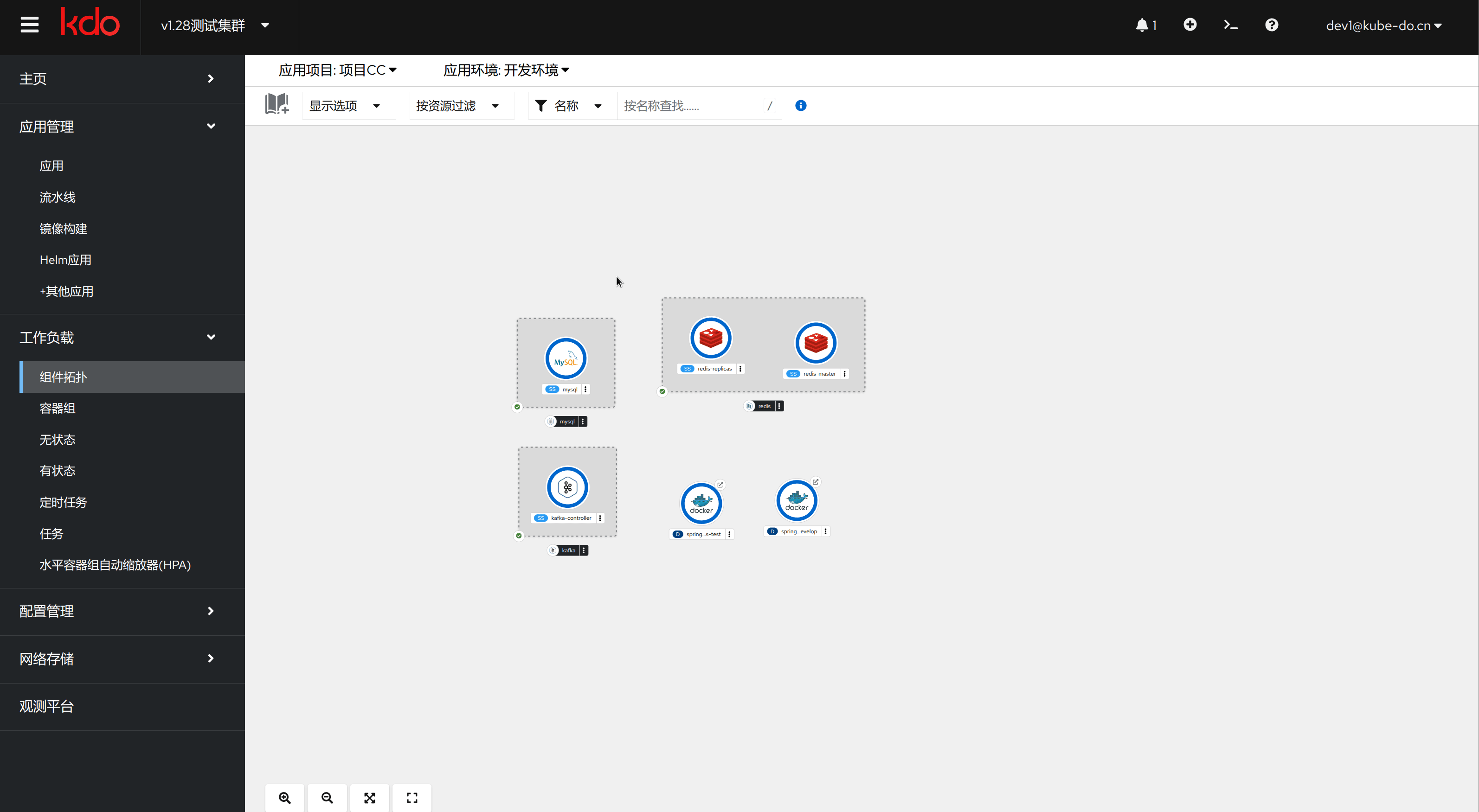

打开拓扑视图

  1. 进入 开发者界面 → 工作负载
  2. 点击顶部 组件拓扑 Tab
  3. 页面加载当前项目环境的拓扑图

理解拓扑图元素

图标 资源类型 颜色 含义
🟢 绿色圆 Pod / Deployment 绿色 健康/Running
🔴 红色圆 Pod / Deployment 红色 异常/Failed
🟡 黄色圆 Pod / Deployment 黄色 警告/Pending
🔵 菱形 Service 蓝色 服务入口
🔶 橙色方块 Ingress 橙色 外部路由
↔️ 连线 依赖关系 灰色 Service → Pod，Ingress → Service

基本操作

  • 拖拽画布：鼠标左键拖动拓扑区域
  • 缩放：鼠标滚轮或右下角 +/- 按钮
  • 选中节点：点击节点，右侧显示详情面板
  • 查看详情：双击节点 → 跳转到资源详情页
  • 搜索：顶部搜索框输入资源名称过滤

功能详解

1. 自动布局

拓扑图支持多种布局算法：

  • Hierarchical（分层）：按服务层次自上而下排列（默认）
  • Force Directed（力导向）：根据依赖强度自动分布，减少交叉
  • Grid（网格）：规则排列，适合大规模资源

切换布局：拓扑右上角布局选择器。

2. 资源分组

默认按 Namespace 分组，不同命名空间使用不同背景色区分。

也可以按 应用标签（app label） 分组，将属于同一应用的 Pod、Service、Ingress 聚合在一起。

3. 健康状态指示

拓扑实时反映资源状态：

状态 触发条件 建议操作
🟢 健康 Pod Ready，Deployment 可用副本数 = 期望副本数 无需操作
🟡 警告 Pod Pending、CrashLoopBackOff、副本不足 查看事件和日志
🔴 异常 Pod Failed、Deployment 升级失败 立即处理

4. 依赖高亮

点击某个节点，拓扑会自动高亮：

  • 入站依赖（哪些服务调用我）→ 蓝色连线
  • 出站依赖（我调用哪些服务）→ 绿色连线
  • 无关节点 → 变灰

帮助快速识别关键路径。

典型使用场景

场景 1：新项目架构了解

刚接手一个项目，快速了解服务拓扑：

  1. 打开拓扑 → 查看主要 Service 和 Pod
  2. 双击关键 Service → 查看 Deployment 配置
  3. 发现某个 Service 没有后端 Pod → 排查原因
  4. 查看跨命名空间调用（如有）

场景 2：故障排查

收到告警”服务 A 不可用”：

  1. 在拓扑中定位服务 A 的 Pod（状态红色？）
  2. 查看上游依赖（数据库、缓存）是否正常
  3. 查看网络策略是否阻断（拓扑不显示，需查 NetworkPolicy）
  4. 点击 Pod → 查看日志和事件

场景 3：容量规划

评估应用资源使用：

  1. 拓扑中查看各 Deployment 的副本数
  2. 点击 Pod → 查看 CPU/内存使用率
  3. 发现某个 Pod 持续高负载 → 考虑扩容或优化代码
  4. 查看 Pod 分布（是否集中在某节点）→ 调整调度策略

高级功能

自定义标签过滤

使用顶部的过滤器只显示特定标签的资源：

app=myapp
env=prod
tier=backend

支持多个条件，用逗号分隔。

导出拓扑图

点击 导出 按钮，可以将当前视图导出为：

  • PNG 图片：用于文档或汇报
  • JSON 数据：用于自动化分析

实时刷新

默认拓扑每 30 秒 自动刷新，反映最新状态。可以关闭自动刷新手动点击刷新按钮。

常见问题

Q: 拓扑不显示某些资源？

  • 检查命名空间：拓扑默认显示当前环境的命名空间
  • 检查资源标签：拓扑依赖 app 标签来分组服务
  • 确认资源类型：拓扑显示常见工作负载（Pod/Deploy/STS/Svc/Ing），非标准资源不显示

Q: 连线混乱看不清？

  • 切换布局算法（力导向通常更清晰）
  • 使用过滤器聚焦特定应用
  • 暂时隐藏不相关节点（右键节点 → 隐藏）

Q: 可以自定义拓扑样式吗？

当前版本不支持自定义样式。如果有特殊需求，可以通过导出 JSON 数据后使用第三方工具（如 Graphviz、Cytoscape）重新渲染。

Q: 拓扑性能问题？

如果资源数量巨大（>500），拓扑渲染可能卡顿。建议：

  • 使用过滤器缩小范围
  • 按命名空间切换，避免一次显示所有
  • 联系管理员扩增浏览器内存或减少同时显示的节点数

与开发者观测平台的区别

拓扑侧重于资源依赖关系，是静态/半静态的结构展示；观测平台（指标/日志）侧重于运行时状态。建议结合使用：

  1. 拓扑发现架构 → 确定哪些服务需要监控
  2. 观测平台查看实时指标 → 判断服务质量
  3. 拓扑定位异常节点 → 观测平台深入分析日志
